南通海安巨龙船用三辊卷板机W11Y-25×10000，W11-25*10000船用三辊对称式卷板机设备方案

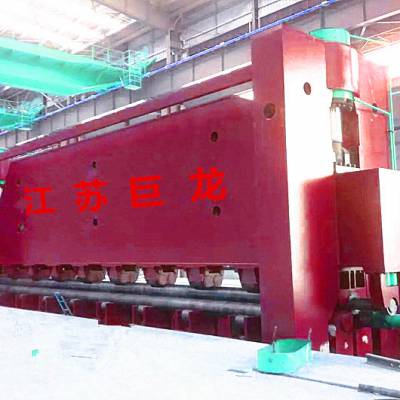

上调式船用三辊卷板机，专用于金属板材的弯卷工作。该机可卷制圆弧形工件。该机的控制方式为数显控制，具有操作简单、方便、效***等优点。

一、设备的主要技术参数

1、上辊加压力                       490Tons

2、上辊直径                             Φ380mm

3、下辊直径                             Φ320mm

4、两下辊中心距                         440mm

5、上托辊直径                           Φ350mm

6、下托辊直径                           Φ270mm

7、托辊组数                             5组

8、每组托辊数                           上托辊2只/下托辊4只

9、卷板速度                             约3.5m/min

10、卷板板幅                        10000mm

11、辊子的工作长度                      10100mm

12、上辊压下速度                        150mm/min

13、上辊上、下行程                  410mm

14、卷板厚度                        T25*B10000*R500mm (σS≤245MPa)

15、液压系统工作压力                    19.5MPa

16、主电机功率                          55kW

17、液压电机功率                        22kW

19、电源电压                            380V/50Hz

二、供货范围

2-1、供货范围内

1）、机体；

2）、电控；

3）、液压装置；

4）、润滑装置；

5）、次电机线路配件及必要的材料（电机线路控制柜到执行机构的接线）；

6）、液压管路配件及必要的材料；

7）、润滑管路配件及必要的材料；

8）、油漆；（颜色根据客户提供的色卡）

9）、地脚螺栓及垫块；

10）、标准工具；

11）、标准备件；

2-2、供货范围外

1）、在你方工厂的地基装配；

2）、机器四周的铺板；

3）、初始电气接线配件及必要的材料（从电源到控制柜）；

4）、接地配件及必要材料；（详见地基图）

5）、液压油及润滑油脂。

三、机器的主要组成

该机主要是由侧机架、上辊部分、下辊部分、下托辊装置、主传动装置、底盘、对料装置、液压、电气部分等部分组成。

3-1、侧机架

侧机架为钢板焊接框形结构，抗弯刚性好。

3-2、上辊部分

上辊部分主要由主油缸、大梁、轴承座、上辊、上托辊等组成。两主油缸为卷制板材提供加压力490Tons，油缸的工作压力为19.5MPa，大梁采用钢板焊接框形结构，抗弯刚度高，下面布置五组上托辊，防止上辊在负荷情况下产生大的挠度变形。上辊轴承座安装双排双列调心轴承来减小磨擦阻力，上辊的位置由装在上辊轴承座和侧机架上的位移传感器检测，再由数显表自动显示位置高度。

3-3、下辊部分

下辊部分由下辊、下辊轴承座、下辊齿轮等几个部分组成。两个下辊均为主动辊，下辊齿轮用来传递卷制板材所需的扭矩。为了防止下辊在负荷情况下卷制产生大的挠度，在两下辊的下面设有五组托辊。

3-4、下托辊装置

下托辊装置主要由下托辊、托辊支承座、斜铁等组成。下托辊可以根据卷制板材所需加压力进行上升、下降调节，其上升、下降的调节量可以通过标尺指示出来。

3-5、对料装置

对料装置是为了在卷制板材时，由于板材摆放位置不正而产生大的错边而设计的。主要由两只油缸、支座的对料挡板组成。通过按钮操作，对料挡板垂直或水平时油缸的剩余行程都为零。

3-6、主传动装置

主传动装置是由主电机三角带、皮带轮、减速器输出齿轮制动器等几部分组成，主传动可以正反转，主要为卷制板材提供扭矩。

3-7、底盘

底盘为整体式钢结构件，安装方便且刚性较好。

四、液压系统

液压系统由齿轮泵、阀组、辅助管路件等组成。液压阀选用油研叠加阀系列，管路布置简洁、泄漏少，维护调试方便。

系统由二种回路组成，压力调节回路、同步回路组成。

压力调节回路通过主溢流阀调节系统工作压力。系统工作压力19.5MPa。

同步回路通过分流节流阀对上辊的上升、下降粗步分流同步，节流阀进行上、下调节；位移传感器检测，上辊同步的定位精度±0.15mm。

五、电气控制系统

设备电控系统由电控柜、操作控制台、手持按钮盒组成。动力电源380V/50Hz。主开关具有短路保护和主电机的过载保护功能。电机的正反转由交流接触器控制；控制电路控制采用PLC可编程控制器系统，继电器少，动作可靠，寿命长。控制柜上设有完成制品卷制过程全部控制按钮、指示灯、数显表等，以对整机的操作控制和工作状态控制。
