| 类型：三辊卷板机 | 品牌：江苏巨龙卷板机床 | 型号：W11Y-8×8500江苏巨龙卷板机 |
| 产品类型：全新 | 是否库存：是 | 售后服务：三包一年，终身服务。 |
| 主电机功率：18.5kw | 外形尺寸： 13000*1400*2100mm | 卷板最大厚度：8mm |
| 卷板最大宽度：8500mm | 卷板速度：4m/min | 下辊直径：260mm |
| 满载卷制最小直径：1500mm | 动力类型：液压 | 控制形式：人工 |
| 布局形式：卧式 | 作用对象材质：金属 | 适用行业：通用 |

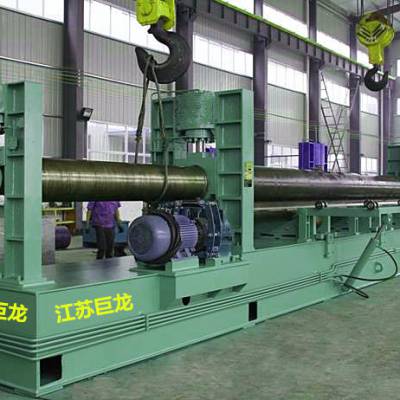

W11Y-8×8500
液压三辊对称式卷板机技术参数
该设备性能优越，结构紧凑，操作方便。上辊升降均采用液压驱动，主传动由电机通过
三角带传递减速器带动两下辊驱动，卷制柔性好，上辊升降采用位移传感器检测数显表显示
可直接观察上辊工作位移，提高产品效率和产品质量。
主要性能参数
上辊加压力 130T
卷板宽度 8500mm
辊子工作面长 8600mm
卷板厚度 T8*B8500*R450﹙σ<245Mpa﹚
上辊直径 Φ460mm
下辊直径 Φ260mm
两下辊中心距 380mm
卷弯速度 3.5m/min
托辊数目 3根
托辊直径 Φ260mm
托辊组数 5组
上辊加压速度 约130mm/min
主电机 18.5Kw
液压电机 7.5Kw
外型尺寸 13000*1400*2100
重量 约50T
机器的结构
2-1、上辊升降装置
采用双油缸直接驱动，其工作压力为19.5Mpa。上辊两端装有滚动轴承、轴承座，活塞杆通过轴承并沿着支架垂直导轨上下升降移动，两端轴承座分别装有位移传感器，检测上辊两端升降位置，由数显表显示。上辊材质为42CrMo热处理。上辊驱动由液压马达驱动，上辊部分由上辊、托辊部分及上横梁结构等组成。
2-2、下辊驱动装置
下辊驱动电机通过三角带，将功率传递给一台三级齿轮减速机，齿轮减速机通过输出轴齿轮带动下辊齿轮使下辊转动，下辊制动由减速机轴进行液压抱闸制动。下辊同样为42CrMo热处理。
2-3、托辊装置
托辊装置由斜楔机构、托辊、托辊轴承座、托辊升降结构等组成托辊可以上下调节，根据卷制板材规格的负荷大小，确定调节量。
托辊材料为45# 锻圆，托辊制成螺旋槽，有利于卷制过程中氧化皮的排泄，保护上下辊工作辊面。
